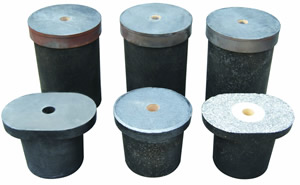

(1)快换水口：
镶嵌式高锆水口作为快换系统的主要部件，由上下水口组成快速更换系统，该水口耐侵蚀、热震稳定性强，连浇时间长，上水口浇铸合金钢时一次可连浇40h以上，下水口12h以上，浇铸普碳钢可连浇50h以上，下水口可达15小时以上，能满足高效连铸要求。
理化指标：
外套：AI2O3≥75%，C﹥10%。
内芯：ZrO2≥94%，显气孔率≤10%，体密：5.2g/cm3,耐压：80Mpa
(2)板坯快换中包上水口：
目前国内板坯中包水口，多采用锆尖晶石水口，随着连铸水口的不断提高，该水口已不能满足连铸生产的要求，本厂生产的锆质中包上水口中临钢2#板坯通过试用后，完全能满足目前板坯连铸生产的要求。
Φ47水口试验结果：普碳钢使用16.5h，翻包后测量，水口钢流柱光滑Φ47，碗部没有冲刷，表面光滑。
理化指标：
外套：AI2O385% 不烧制品
内芯：ZrO2 94% 显气孔率10% 体积密度5.2 g/cm3 耐压强度80Mpa
使用寿命＞20 h
锆质中包水口 锆尖晶石中包水口
试用后对比
|
